UTP系统通过IIC协议对数字温度传感器的自动化测试介绍

一、UTP系统简介

宏控UTP协同自动化测试系统(简称UTP测试系统)是一款通用的自动化测试系统,支持对总线通信(如串口、CAN、以太网等)、信号测试(AD、DA、IO等)、无线通信(蓝牙、WiFi、4G/5G)、显示识别(设备屏幕、按钮、LED等)、设备操控、软件功能等各方面进行自动化测试,能够进行各种复杂时序的自动化测试。

接下来,我将通过一个具体的数字温度传感器实例来详细说明我们如何使用UTP通过IIC协议对数字温度传感器进行自动化测试的。

二、被测产品介绍

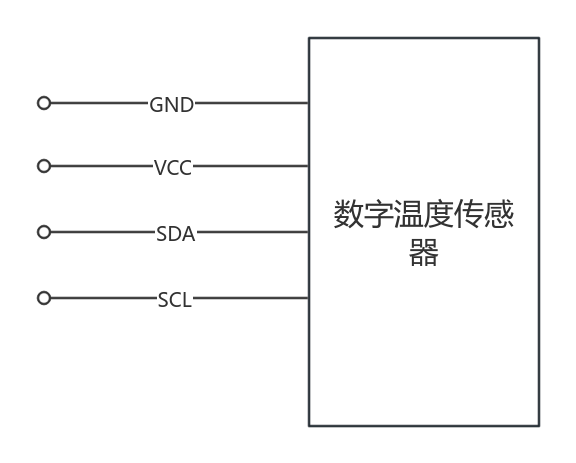

在嵌入式温度监控系统中,微控制器通过IIC协议与数字温度传感器实现灵活可靠的数据交互:当需要读取温度时,微控制器向传感器发送起始条件(START),通过SDA线写入设备地址(如7位地址0x48 + 写位0),随后发送寄存器指针(如0x00指向温度寄存器),并重新发起起始条件切换为读模式(地址0x48 + 读位1),最终从SDA线接收两字节温度数据(如高位字节0x19表示25℃,低位字节0x80对应0.5℃,合计25.5℃);配置参数时,发送写指令(如设置采样率指令0x01 + 值0x04表示每秒4次采样),传感器响应ACK信号确认配置生效。通信全程基于半双工同步传输,时钟频率可调(标准模式100kHz,快速模式400kHz),支持多传感器总线共享(通过地址区分),适用于智能家居、医疗设备等对引脚资源与扩展性要求较高的场景。

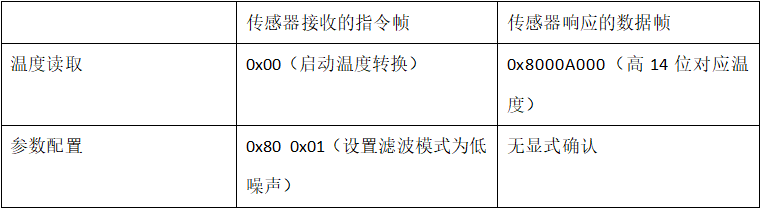

数字温度传感器涉及的指令帧和数据帧:

三、被测产品测试分析

为验证数字温度传感器在I²C协议下的通信性能与数据准确性,测试流程如下:微控制器配置I²C接口(时钟100kHz,标准模式),通过发送起始条件(START)写入传感器地址(0x48+写位0)及寄存器指针(0x00),切换读模式(0x48+读位1)接收两字节温度数据(如0x19 0x80解析为25.5℃);随后写入配置指令(寄存器0x01设置采样率0x04),验证ACK响应及采样间隔稳定性;模拟总线干扰(SDA噪声或地址冲突)检测NACK响应及重传机制;最终持续采集数据并与参考设备比对,确保误差≤±0.3%,生成测试报告(通信成功率≥99.9%、异常恢复时间≤50ms)。通过多设备寻址、低功耗特性及总线仲裁机制,全面保障传感器在智能家居、医疗设备等场景中的可靠性与扩展性。

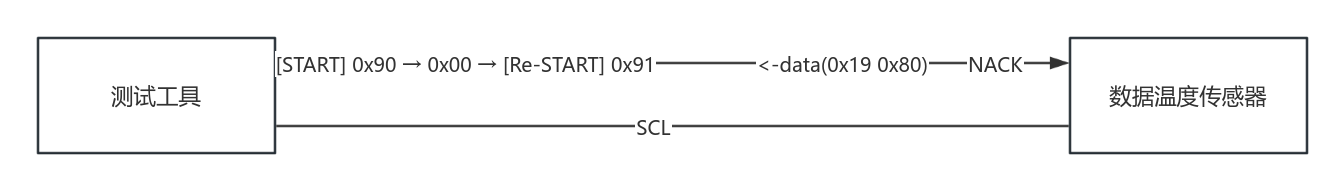

初始化与数据读取

IIC配置:设置时钟频率(100kHz/400kHz),启用内部上拉电阻(4.7kΩ)。

指令发送:发送[START] 0x90 (0x48<<1 + W=0) → 0x00 → [Re-START] 0x91 (0x48<<1 + R=1),接收数据0x19 0x80。

数据解析:温度值 = (0x19 << 8 | 0x80) >> 5 → 11位有效数据(分辨率0.125℃) → 25.5℃。

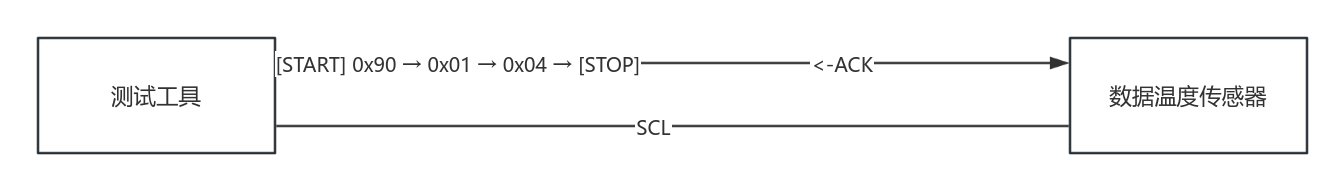

参数配置与响应验证

发送帧:[START] 0x90 → 0x01 → 0x04 → [STOP]

0x01:配置寄存器地址(采样率寄存器)。

0x04:配置值(每秒4次采样)。

接收响应:ACK从设备在每个字节后返回ACK(SDA=低电平),确认写入成功。

在手动测试数字温度传感器的IIC通信时,存在诸多不足:
  • 手动构建数据帧并观察数据的方式效率极低,每个操作步骤都需人工介入,使得完整测试流程耗时漫长。
  • 人工编码报文容易因对协议理解不足或操作疏忽而产生错误,影响测试准确性。
  • 手动操作无法保证报文发送的精确时序,难以模拟真实工业环境下的实时通信需求。并且,复杂工况和异常场景的模拟存在局限性,可能遗漏潜在问题。
  • 手动记录和分析数据不仅效率低下,还容易出错,难以从大量数据中快速提取关键信息,不利于故障排查与性能评估。
四、UTP系统实现对上述被测产品测试

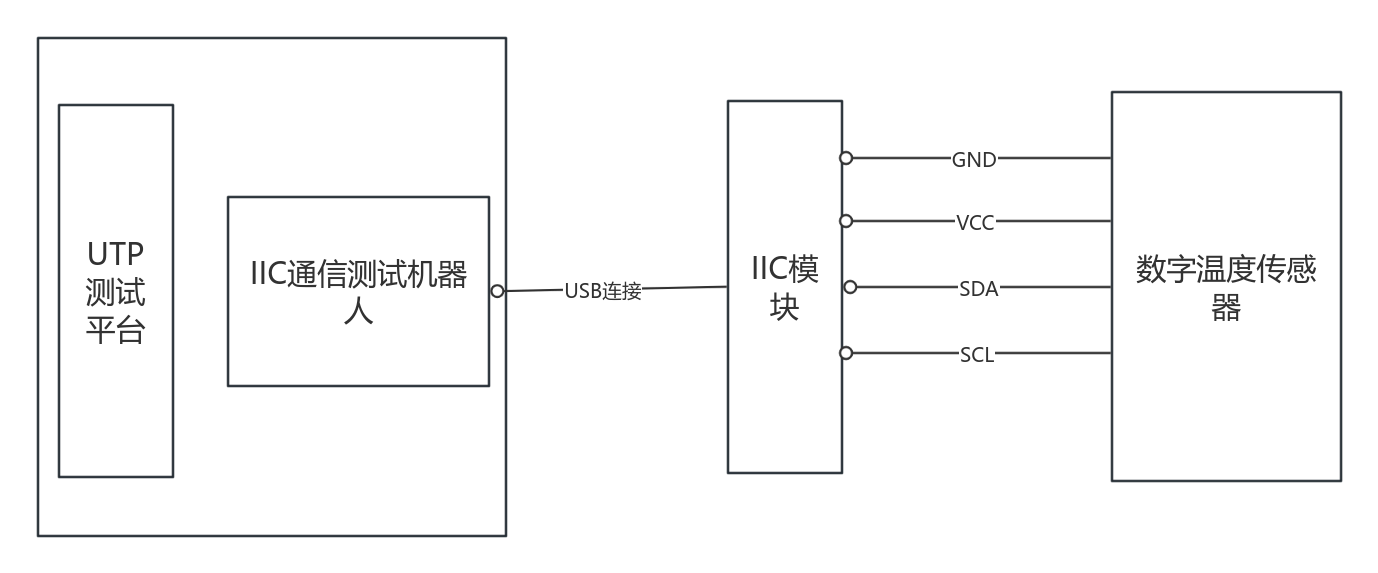

下图为UTP测试系统与数字温度传感器的连接方式图示。图中展示了如何将数字温度传感器的IIC接口与UTP测试系统的输出端口相连。连接时需确保信号线的正确对接,以及电源线的正确连接,以保证测试的准确性和安全性。

UTP测试平台:

作为整个测试系统的基础平台,为IIC通信测试提供一个稳定的运行环境,用于模拟各种测试场景、生成测试数据以及对测试结果进行初步的处理和分析等。

IIC通信测试机器人:

专门用于测试IIC通信的测试机器人,它可以生成和发送数据帧,接收并解析从IIC总线上传来的数据,通过与其他设备的通信来验证IIC通信的正确性、稳定性以及性能等指标。

IIC硬件模块:

实现USB接口与IIC总线接口之间的转换。它使得计算机(通过USB接口)能够方便地与IIC总线进行通信,将从USB接口接收到的数据转换为符合IIC协议规范的信号发送到IIC总线上,同时将从IIC总线上接收到的信号转换为USB数据格式传送给计算机。

数字温度传感器:

根据从IIC总线上接收到的控制指令(如配置滤波模式、设置采样周期等)来进行相应的参数调整与数据采集动作。当接收到配置滤波模式指令(如向寄存器地址 0x01 写入特定值),传感器会切换至对应的滤波模式;收到设置采样周期指令(如向寄存器地址 0x02 写入相应数值),则会按照设定的周期进行温度数据采集,并通过I²C总线将采集到的温度数据及状态标志反馈给主设备 。

UTP测试平台通过可视化时序设计工具,支持构建温度传感器的IIC协议测试流程:

基于预设时序,通过IIC指令自动配置数字温度传感器参数(如向寄存器地址0x03发送0x01指令设置为平均滤波模式、向寄存器地址0x04发送0x03指令设置采样周期为每3秒一次),并通过IIC总线实现实时数据交互(如发送起始信号、设备地址及读指令,接收两字节数据帧包含温度值及状态标志)。

动态解析与验证被测设备响应,实时解析传感器反馈的IIC数据帧(如接收到0x19 0x80,高位字节0x19表示整数部分25℃,低位字节0x80的高4位表示小数部分0.5℃,Bit7表示传感器工作状态,Bit6表示校准状态),自动提取关键信息(温度值、传感器工作状态、校准状态)。

闭环判定测试结果,对接收的IIC数据帧进行协议合规性校验(如数据帧长度符合预期、起始与停止信号的准确性、ACK/NACK响应正常)及业务逻辑判定(温度值与环境预期相符、状态标志与实际工况匹配,如温度超量程时工作状态标志位应置位)。

五、设计自动化测试脚本

UTP协同测试系统提供图形化的自动化用例编辑功能,支持设计出满足各种业务场景和时序要求的测试用例,通过测试用例调度各种不同的测试机器人执行测试,实现“多输入多输出”的协同自动化测试能力。

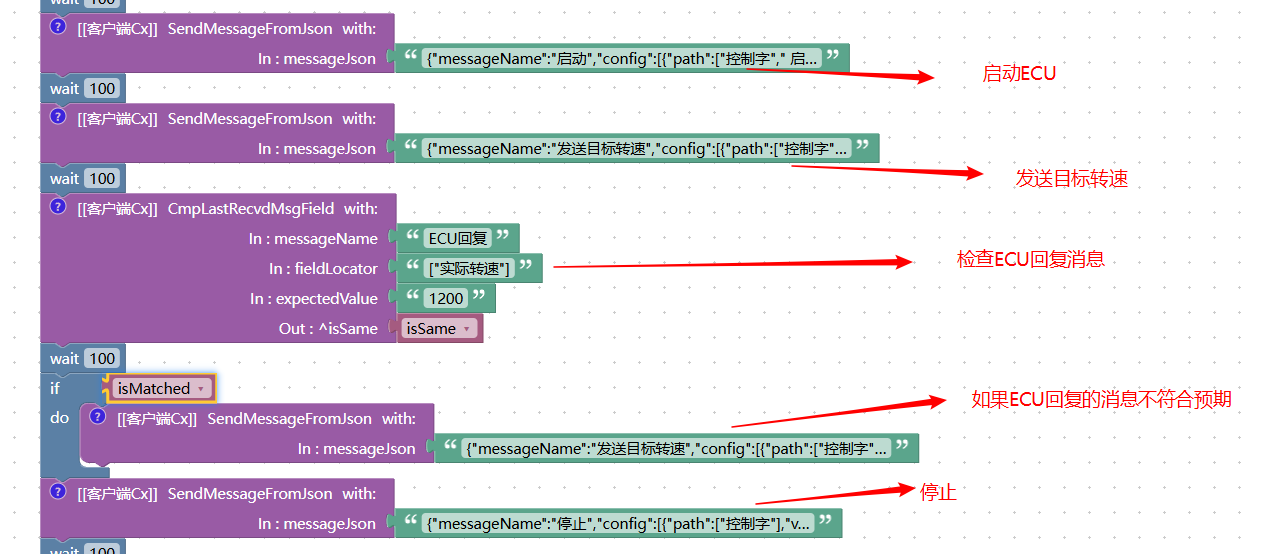

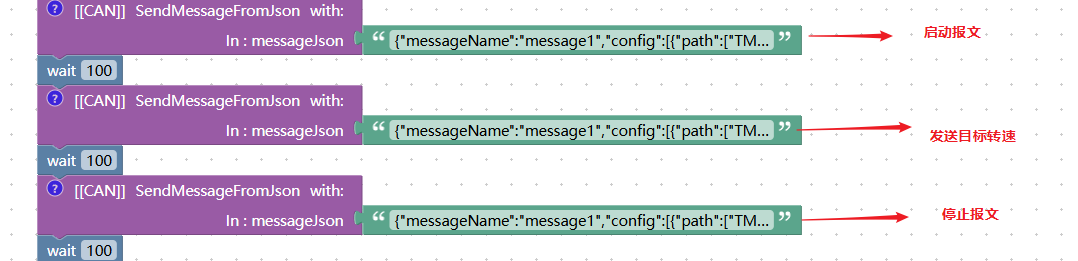

下图是一个自动化测试用例,实现了测试系统通过IIC协议自动向数字温度传感器发送命令:

下面是测试系统对温度传感器回复的消息的检查,测试系统自动按时序接收并检查被测产品发出的消息内容,自动判定是否成功或失败:

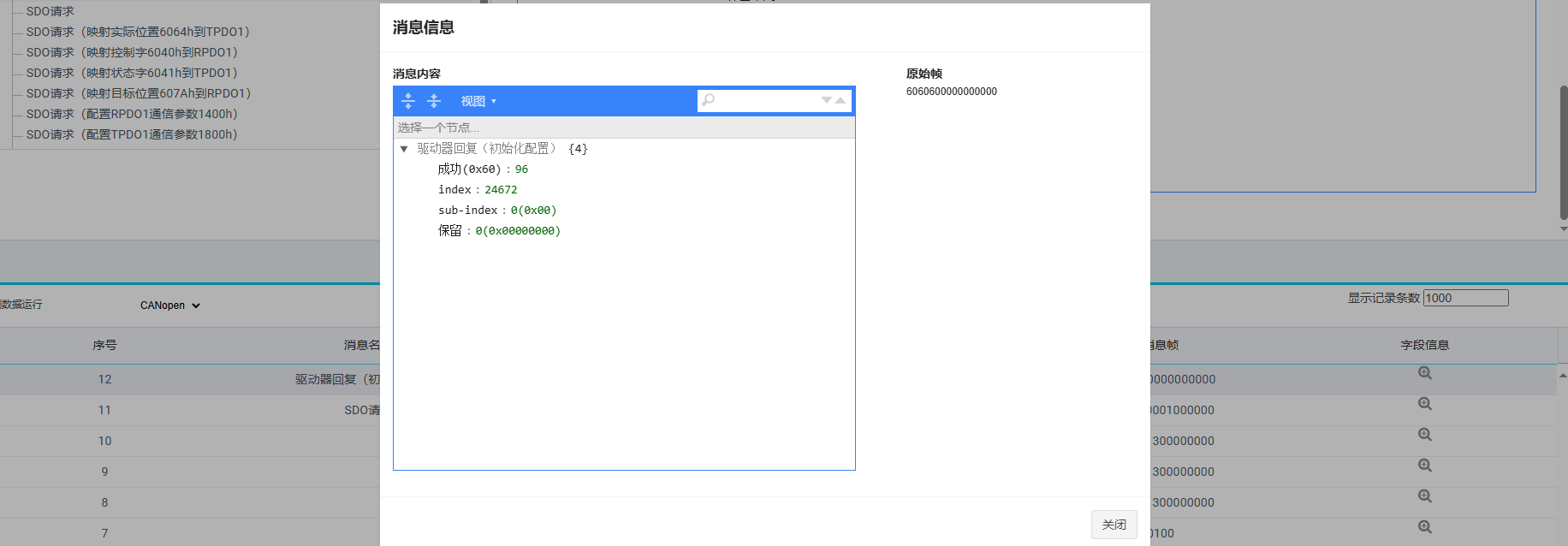

下图展示的是测试系统的总线数据监测界面,该界面具备对总线数据进行实时监控与深度解析的功能。在这个界面中,能够对总线协议里出现的各类消息开展细致解析,并进行全面记录。

总结

UTP协同自动化测试系统可有效解决手动测试数字温度传感器的IIC通信的问题。它能自动化构建和发送各类指令消息,极大提升测试效率,节省大量时间。系统依据预设协议规则生成数据帧,避免人为编码错误,确保数据准确性。凭借高精度时序控制,可模拟真实工业环境下的实时通信,满足实时性测试需求。
